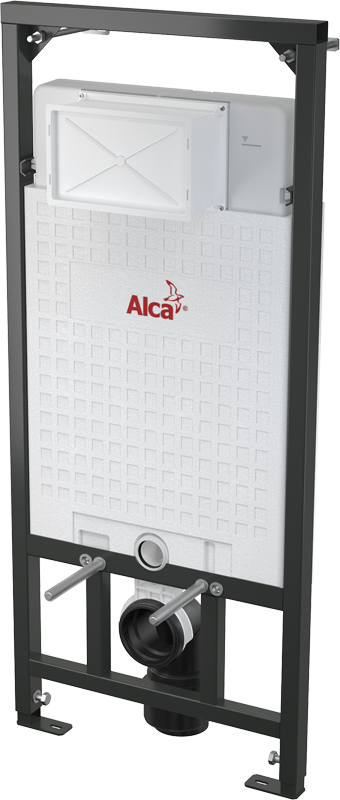

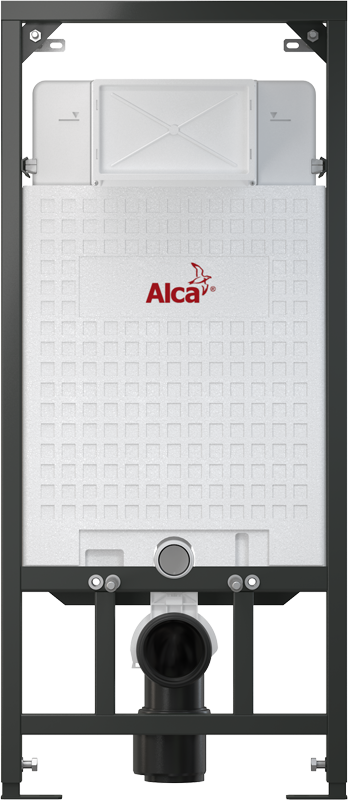

WC moduly pre suchú inštaláciu : A101/1200 Sádromodul

Pripojenie vody zozadu alebo zhora montážnymi otvormi	G1/2 "
Funkčný rozsah tlaku vody	0,05 – 1,6 MPa
Odporúčaný rozsah tlaku vody	0,3 – 0,5 MPa
Veľké spláchnutie	6 – 9 l
Malé spláchnutie	2,5 – 3,5 l
Štandardné nastavenie veľkého spláchnutia	6 l
Štandardné nastavenie malého spláchnutia	3 l
Hygienická rezerva	3 l
Objem vody v nádržke	9 l
Záťažová skúška	400 kg

Použitie

Pre závesné WC
Pre montáž pred nosnú stenu alebo do sadrokartónovej konštrukcie
Pre hrúbku podláh 0–200 mm
Pre montáž závesného WC s pripojovacím rozstupom 180 mm alebo 230 mm

Vlastnosti

Obsahuje dávkovač WC tablet
Nastaviteľné kotviace výsuvné nohy s brzdou v rozmedzí 0–200 mm
Označenie nivelácie a stredovej rysky
Posuvný mechanizmus držiaka odpadu v ôsmich polohách vo vzdialenosti 0–93 mm
Rohový ventil s možnosťou na napojenie na potrubný systém Mepla
Konštrukcia rámu dovoľuje ukotvenie k samostatnej, dostatočne nosnej sadrokartónovej priečke alebo pred nosnú stenu
Nainštalovaný systém sa zaklopí sadrokartónovými doskami a nie sú potrebné žiadne prídavné vystužujúce ani kotviace prvky
Konštrukcia polystyrénovej izolácie zabraňuje roseniu na povrchu nádržky a tlmí prestup vibrácií z nádržky do stavebnej konštrukcie
Príprava na pripojenie držiaku s DG 1/2" prechodom pre bidetové sedátka a spršky
Závesy nádržky z dvojkomponentného materiálu izolujú prenos vibrácií z budov
Možnosť vyklopenia nádržky pre jednoduchú montáž do drevostavieb alebo mobilných buniek
Duálne splachovanie nezávisle nastaviteľné s hygienickou rezervou
Možnosť zabudovania oddialeného alebo senzorového splachovania
Kompatibilné so všetkými ovládacími tlačítkami Alca
Servisné práce bez použitia náradia
Prívod vody zozadu / zhora uprostred / zľava / sprava
Nádržka je z vyrobená z jedného kusu, čím je zaručená 100% nepriepustnosť
Kryt servisného otvoru zjednodušuje montáž a bráni prenikaniu vlhkosti a nečistôt
Montážna hĺbka nastaviteľná v rozmedzí 20–95 mm
Stavebná hĺbka 125 mm
Materiál nosnej konštrukcie: kov ošetrený práškovou farbou

Normy

EN 14124, EN 14055

Logistické informácie

Množstvo (balenie)	1 ks
Množstvo (paleta)	20 ks
Rozmer (kus)	1130×145×520 mm
Rozmer (balenie)	1130×520×145 mm
Hmotnosť (kus)	13,4799 kg
Hmotnosť (balenie)	13,4799 kg
Hmotnosť (paleta)	289,598 kg

Rozsah dodávky

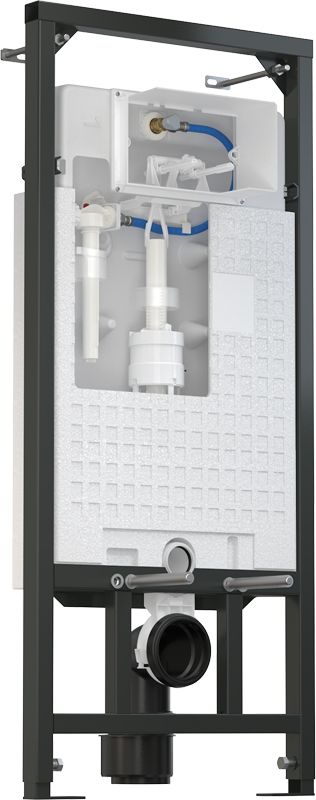

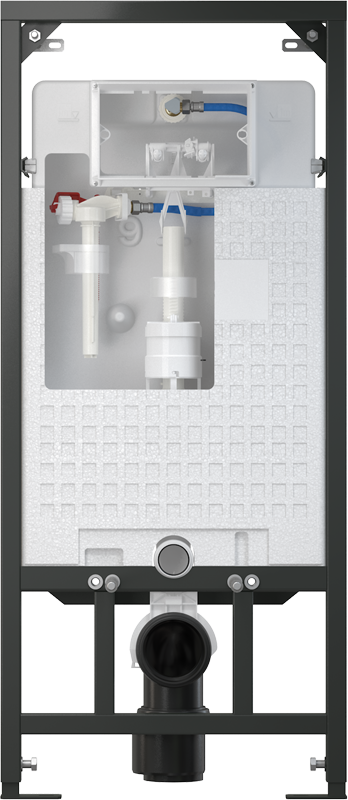

Nádrž s napúšťacou a vypúšťacou armatúrou
Samonosný rám
Šróbenie 1/2 "pre pripojenie vody s integrovaným rohovým ventilom 1/2-3/8"
Fixačný materiál: vrut Ø8×60 mm – 4 ks, hmoždinka Ø12 mm – 4 ks
Fixačný set pre uchytenie WC misy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matica – 2 ks, chránička závitu – 2 ks
Koleno odpadu HT 90/90 polyetylén, PE-HD
Redukcia odpadu HT 90/110 polyetylén, PE+HD
Tesnenie prívodu, vývodka polypropylén, vrapová vložka
Tesnenie odpadu, prepojka polypropylén, tesnenie prepojky
Sada inštalačných krytiek pre ochranu pripojovacích otvorov pri montáži systému
Kryt servisného otvoru dvojdielny, jednoducho skrátiteľný
Sada pre vhadzovanie WC tabliet

Náhradné diely

M0021-ND	Tesnenie prívodu (WC moduly)
M0023-ND	Vrapová vložka 45×58×25 (WC moduly)
M0026-ND	Tesnenie odpadu (WC moduly)
M0028-ND	Tesnenie prepojky (WC moduly)
M0029-ND	Držiak odpadu
M0039-ND	Rukáv pre WC moduly
M0080-ND	Víko rukávu pre WC moduly
M0243-ND	Matica držiaku roháčka
M1671-ND	Zátka otvoru
M903-ND	Závitové tyče + príslušenstvo
M905-ND	Mechanizmus kompletný
MN0091-ND	Rukáv rámčeku pre WC moduly
MN0092-ND	Rámček rukávu
